柔性可穿戴設備的發展促進了柔性能源存儲設備發展，平面微超級電容器(MSC)具有高功率密度，長循環穩定性和快速充放電優點，被認為是集成電子中最有希望的微尺寸能源存儲。然而，MSCs的合理設計仍面臨一些問題：開發高柔韌性和高能量的電極材料，包括集流體；探索高壓電解質以提高能量密度；簡化制備過程實現大規模生產。以石墨烯和其他二維材料作為原料構建平面MSC，可以有效地實現石墨烯和類似納米片的獨特優點，如原子厚度和高表面積。磷烯一種新型二維材料，具有褶皺薄片結構，良好的導電性(300 S/m)，熱力學穩定性，大的層間通道尺寸(3.08?)和快速離子擴散性能等諸多優點，且已有研究報道磷烯可用于高能超級電容器。
近期，中科院大連化物所吳忠?guī)浹芯繂T和中科院金屬研究所任文才研究員利用磷烯和石墨烯作為原料，基于交叉指形圖案，采用模具輔助簡單制備了高能MSCs(標記為PG-MSCs)。所制得的圖案化PG膜具有良好的均勻性，機械柔性，高導電率(319S/cm)和優異的結構集合，可直接用作無粘合劑和添加劑柔性電極。當用于MSCs表現出優異的柔韌性和非常穩定的性能，即使在高折疊狀態下也沒有電容波動。該成果發表在著名期刊ACS Nano (IF:13.942)。

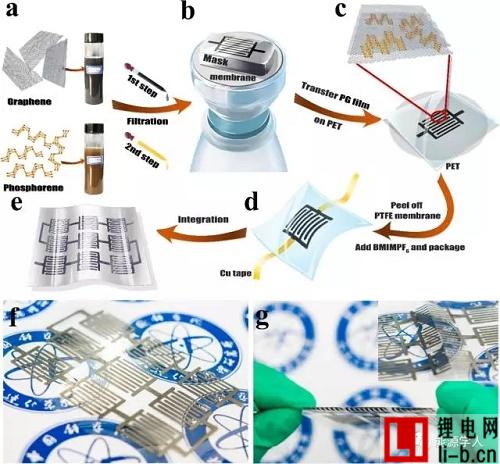

圖1. PG-MSCs制備過程。a) 石墨烯和磷烯墨的合成，b) 石墨烯和磷烯一步一步過濾，c) PG混合物轉移到PET基底，d) 剝離聚四氟乙烯薄膜、滴加電解質和包裝，e) MSC串聯設備的集成，f) 9個PG-MSCs串聯圖片，g) 高度折疊PG-MSCs柔性和穩定性展示
為了突出層狀結構PG薄膜的優點，利用電化學剝離石墨烯作為材料制備了G-MSCs作為對比。電化學測試表明，在5mV/s掃速下，PG-MSCs展現出優異的面積電容(～9.8mF/cm2)和體積電容(37.5F/cm3)，是G-MSCs(0.5mF/cm2、2.5F/cm3)的10倍以上；即使在1000mV/s掃速下，其電容依舊高達～0.63mF/cm2和2.42F/cm3。恒流充放電性能和電化學阻抗都進一步證明了PG-MSCs具有更優異的電化學性能。

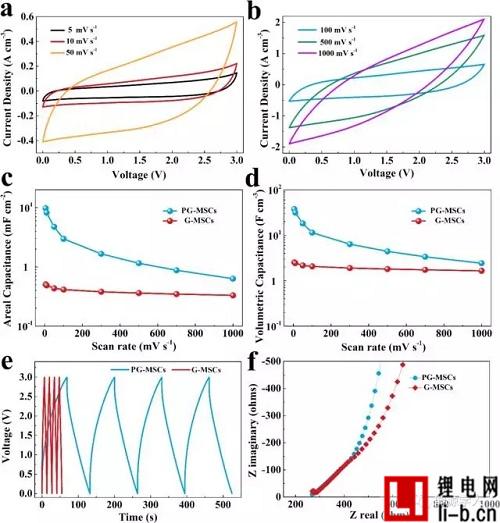

圖2. PG-MSCs和G-MSCs電化學性能。a,b) PG-MSCs不同掃速下的CV曲線，c) PG-MSCs和G-MSCs不同掃速下的面積電容，d) PG-MSCs和G-MSCs不同掃速下的體積電容，e) PG-MSCs和G-MSCs在0.3A/cm3電流密度下的充放電曲線，f) 電化學阻抗圖譜
為了進一步評估平面PG-MSCs的機械柔韌性，對其進行0、90、180°和高度折疊測試，所有的CV曲線都基本重合，表明了其優異的柔韌性和電化學穩定性。在電流密度為0.44A/cm3時分別在平坦和180°彎曲條件下循環1000次，其體積電容從初始的23.2F/cm3上升到36.9F/cm3(1200次循環)，經過2000次循環后電容保持率為89.5%。電容的增加歸因于在循環期間離子可進入PG膜中間層的動力學提升，導致電荷存儲穴位的增加。為了進一步論證該策略的可伸縮性和集成性，3個PG-MSCs串聯形成一個高壓裝置。三個串聯的PG-MSC在9V的電壓區間中表現出近似矩形的CV曲線，表現出優異的性能一致性。且該串聯設備可以輕松地點亮LED，表明了其實際應用的巨大潛力。

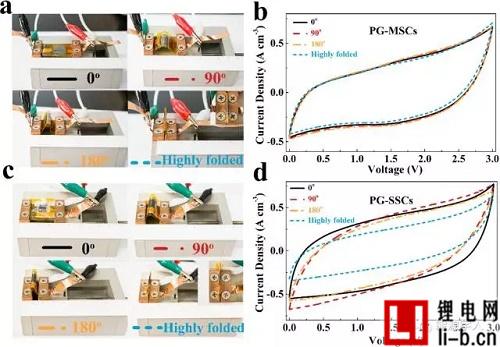

圖3. PG-MSCs和PG-SSCs柔性對比。a) PG-MSCs不同彎曲狀態圖片及其b)在100mV/s掃速下相應的CV曲線，c) PG-SSCs不同彎曲狀態圖片及其d)在100mV/s掃速下相應的CV曲線

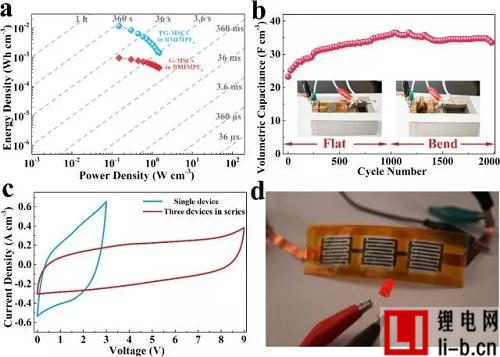

圖4. PG-MSCs的電化學性能。a)PG-MSCs和G-MSCs的能量對比圖，b) 平坦和彎曲狀態下PG-MSCs在0.44A/cm3電流密度下循環2000次的循環穩定性，c) PG-MSCs單一和三個串聯在100mV/s掃速下的CV曲線，d) 三個PG-MSCs串聯點亮LED圖片
PG-MSC的優異性能歸因于兩種互補類型2D納米片的協同組合，簡化的制備工藝，電極和基底間強的界面作用以及離子液體電解質的使用。第一，PG膜中的2D磷烯和石墨烯納米片對于儲能具有很強的耦合效應。第二，簡化的PG-MSCs制造過程可以有效地避免磷烯的氧化和多步光刻加工中的溶劑污染。第三，2D納米片的原子厚度和機械柔韌性有利于實現磷烯和石墨烯納米片，薄膜電極和基底間強的界面相互作用。最后，離子液體具有高的工作電壓(3 V)，可避免磷烯的氧化；并具有高的熱穩定性(高達200°C)，有利于高電壓、穩定和安全的MSC的構建。
材料合成過程
磷烯制備：黑磷研磨成粉末，超聲細胞粉碎分散到100mL去離子水中，濃度為5mg/mL。靜止12h后，上層溶液在3000rpm離心30min，最后留下的上層溶液作為磷烯漿料。
PG-MSCs和G-MSCs制備：自制每側四個手指的指形模具(長14nm, 指寬1nm)，4mL石墨烯分散乙醇溶液(0.1mg/mL)，在自制模具輔助下通過PTFE(孔徑0.2μm)膜過濾，隨后4mL磷烯分散溶液(0.1mg/mL)通過濾膜過濾形成混合PG薄膜。最后PG薄膜轉移到12.5μm厚的PET基底，在20MPa壓力輔助下獲得PG指形電極，隨后在60℃真空中干燥12h并轉移到氬氣中，最后BMIMPF6離子液體緩慢滴加到電極表面并封裝。同理，只使用石墨烯溶液作為原料制備G-MSCs。
