在時代發展的今天，人們對通信設備、數碼產品、電動工具、電動汽車等的需求越來越大，而這些對大容量電池的需求也就日益膨脹，使整個電池行業欣欣向榮，蓬勃發展。正因為如此，大家對電池有了前所未有的關注，對它的安全性、耐用性、可靠性都是巨大的挑戰，怎么才能知道電池的這些性能呢？今天國人創發就和大家一起認識一下鋰電池測試儀及它是如何對電池進行測試的，我們今天以N6705B直流分析儀為例。
N6705B直流分析儀主要特性：
?1~4路高性能電源/負載
?數字電壓表和電流表
?帶功率輸出的任意波形發生器
?示波器
?數據采集
?所有的測量和功能都能通過前面板實 現
第一種用N6705B進行電芯/成品電池容量測試，即用作電源或負載直接給電池充、放電、測試容量，如圖，PC安裝14585A軟件進行電壓、電流隨時間變化，并直接顯示容量值。軟件支持最大999小時長時間記錄，且可進行任意區域放大、縮小和分析功能。

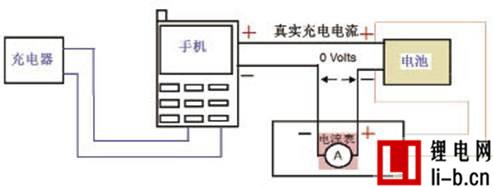

第二種用N6705B進行電芯/成品電池容量測試，即用真實的充電器、手機給電池充電，作為電壓、電流表測試充電容量，如圖4所示。手機充電與直接用電源充電的充電模型完全不同，最真實的反映電池容量。與任何其他方式不同，N6705B的電流表做到0V壓降，不對電池電壓產生任何影響。

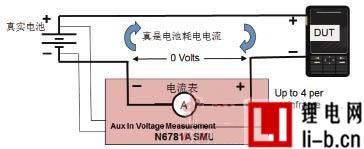

第三種用N6705B進行電芯/成品電池容量測試，即用真實手機對電池放電，作為電壓、電流表測試放電容量
電池的內阻是指電池在工作時，電流流過電池內部所受到的阻力，它包括歐姆內阻和極化內阻，極化內阻又包括電化學極化內阻和濃差極化內阻。交流內阻測試方法為：利用電池等效于一個有源電阻的特點，給電池一個1000Hz，幅度50mA的交變電流，對其電壓采樣整流濾波等一系列處理從而精確地測量其阻值。

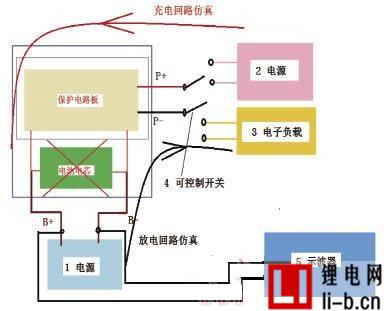

電池保護電路板測試也具有眾多挑戰，保護電路測試項目眾多，而且無論B+、B-端，還是P+、P-端都具有“雙向性”，即輸出電流和吸收電流。通常都需要多臺電源、電子負載、示波器、程控開關等組合完成，測試系統連接框圖如圖6所示。對測試設備的精度要求極高，如過充電壓保護測試，需要模擬電芯的電壓精度到達幾mV。因此，在4V電壓時，1mV相當于0.025%。同樣，保護電路板的空耗電流也僅有幾μA，通常需要用萬用表測試。保護電路板的電阻也只有幾mΩ或幾十mΩ，對測試設備也提出很高的要求
僅需一臺N67xx電源即可完成電池保護電路板測試，項目有：充電過充保護電壓精度及響應時間、過充保護撤銷恢復及響應時間、放電過放保護電壓精度及響應時間、過放保護撤銷恢復及響應時間、充電過流保護及響應時間、放電過電流保護及響應時間、待機空耗電流、保護電路的電阻。
使用N6705B的任意波發生器功能，通道1模擬電池電壓的上升和下降序列，檢測電流變化，使用示波器功能同時記錄電壓電流變化，可測試充電過壓保護電壓及響應時間、保護撤銷電池電壓及響應時間。
