鋰電網訊：結合國外自媒體 Joe Tegtmeyer 收集的特斯拉德州工廠影像資料和工廠技術人員的爆料內容，及Limiting Factor 和才神道渠道獲得信息，現已確信，特斯拉第三代4680鋰電池（電芯）已經研制成功，現在已經進入低速量產階段。
技術細節包括正極開始使用9系高鎳，負極沿用高容量天然石墨。
電極采用雙干法和電極層壓技術。
電解液部分，特斯拉注冊了一個PDO電解液的添加劑技術，很可能在第三代4680中使用。
殼體部分或沿用當下的焊接封裝技術，但結構后續還有變化，因為才神道在拆解1.5代特斯拉焊接后蓋4680的過程中，發現了一些問題，后面我們有闡述。
另外，能量密度方面將較二代有10-20%的提升。
目前，才神道測得特斯拉1.5代4680的能量密度是242.7Wh/kg。
據說Cybertruck使用的所謂二代電芯能量密度為268Wh/kg，較1.5代正好有10%的提升。
如果第三代較第二代有10-20%能量密度提升的話，那應該就可以達到294.8～321.6Wh/kg左右。
個人覺得，特斯拉應該不會這么激進。
根據才神道分析的國內46系電芯的材料發現，目前國內電池企業的主流材料都是高鎳9系+硅氧石墨體系，能量密度都在280Wh/kg左右。
因此，才神道預測：特斯拉的三代電芯能量密度將在280～290Wh/kg之間。
我們先說說正極材料。
特斯拉之前采用的正極材料是NCM811（我們測得兩個版本的特斯拉4680正極材料都為8系的NCMA）。
而這次特斯拉的三代電芯將采用NCM955。而且，特斯拉還在2023年底測試了NCM973。
這個測試的主要目的可能是為了進一步減少鈷金屬的使用，從5%下降到3%。當然，這樣做也進一步降低了成本。
我們判斷，正極配方的更換可能會影響量產的效率。但據可靠消息，特斯拉的第三代4680已經在加州的弗洛蒙德實驗成功了。
這就是為什么，弗洛蒙德的實驗線在去年11月份要關停三個月進行升級的原因（因為，第三代4680也驗證成熟，是時候更換裝備為下一代更先進的電芯研發做必要的升級了）。
下圖是正在德州工廠西北角施工的關系到正極材料更新的設施和設備。
接下來我們說說負極、干法和層壓技術。
這部分，才神道可以說對特斯拉的大膽創新充滿了敬畏。
首先，特斯拉在第三代電芯將繼續沿用天然石墨配方。我們從特斯拉獲得的負極材料干法混料都是美國本土企業生產的（需要的聯系我們）。
這就意味著，特斯拉已經在負極材料方面完成了“國產化”替代。
其次，特斯拉在第三代4680上將采用雙干法，其量產能力達到了50米/分鐘的水平，幅寬是1.6米。
這部分應該在弗洛蒙德的工廠完成了最后的驗證。
基于這一判斷的原因還有，特斯拉將率先采用電極層壓技術。那么什么是層壓技術呢？就是正負極的銅箔或鋁箔的兩面厚度不同。
為什么要讓正反面的厚度不同，Shirley meng 猜測，這可能是為了保證正負極卷繞過程中外側電極層內聚力不均的問題。
從圖上，我們可以很容易看出負極是向下彎曲的，就是說下面是內側，上面是外側。
可以看出外側的電極因為拉伸，開裂已經比較嚴重。才神道認為，這個層壓技術就是為了解決這個問題而誕生的。
既然都使用了層壓技術，那基本可以判定，第三代4680將使用正負極雙干法。
我們才神道和恒進展覽合作的《46大圓柱和干法技術論壇及展會》將在3月28日寧德和7月3日上海舉行。
在3月底的預備會上，才神道將公布兩年來我們追蹤特斯拉和國內大圓柱電芯拆解和干法工藝的研究成果，歡迎大家參會交流。
另外，我們在聊聊特斯拉4680第三代電芯在結構上可能有那些變化。

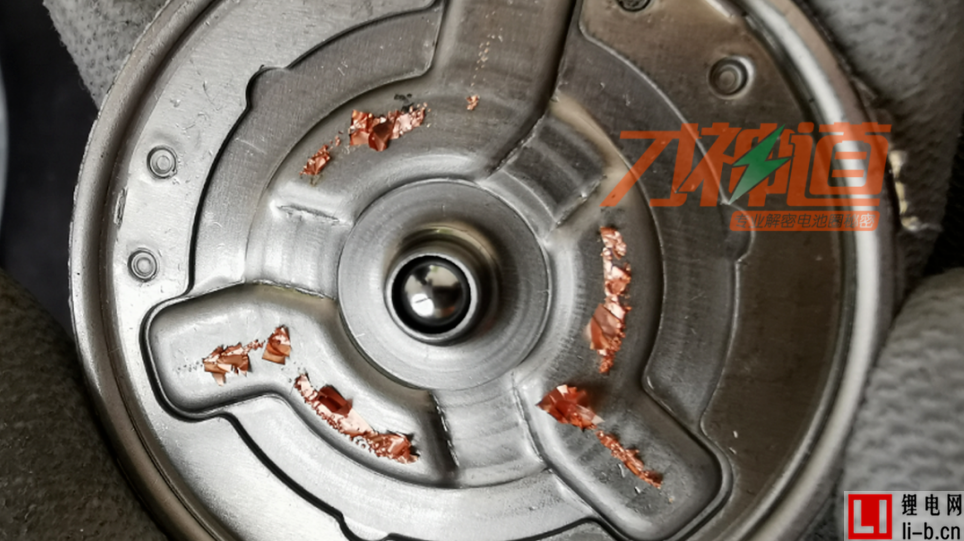

在特斯拉的1.5代電芯上，我們能看得出來，在負極極耳和后蓋之間的焊接、防爆線里面的內環，以及爆珠結構上的矛盾。
基于這個問題，才神道認為特斯拉在二代電芯上可能會有所改進，但不一定很徹底。不過，從墩封到焊接結構的改變，及負極集流體和后蓋密封墊的減少確實為電芯節約了11.8克的重量。
就如同特斯拉在專利中提到的一樣，這樣的焊接結構會節約空間并減輕重量。這一點，特斯拉在1.5代這個版本的電芯中的確做到了。
至于說殼體和Pack全封膠的關系，就如才神道在之前文章中提到的那樣。特斯拉殼體變薄，采用預鍍鎳工藝，這完全是基于其全灌膠的設計而設計的。
當然，目前看，全灌膠如果有瑕疵，灌不滿，留下空洞，就會造成電芯外殼和空氣接觸，產生殼體生銹的毛病。
這個問題是需要特斯拉后續新的技術去解決的，不然，這樣的腐蝕會影響車輛電池包壽命和性能的。當然也有漏液起火的風險。
最后一點，我們要說說特斯拉剛剛注冊成功的PDO電解液添加劑專利。
那么什么是PDO電解液添加劑，它又有什么作用呢？
我們參考一篇文獻，簡單解釋一下。
文獻地址：
https://iopscience.iop.org/article/10.1149/1945-7111/ac6831/meta
文獻提到，電解液添加劑作為電解液中所占比例很小的成分，但對鋰離子電池的性能影響卻很大。
文獻通過試驗證實：具有 2%PDO+ 1%LFO 的 NMC811 電池優于其他含 PDO 的電池。基于PDO的混合物被證實在鎳含量較高的電池中更有前途。也就是說，PDO可以成為高鎳電池的有用添加劑。
當然，才神道還沒有認真研究特斯拉的這篇文獻。這個我們會留到周六晚八點的直播節目中為大家解析。
據Joe的推文提到，特斯拉現在正在全力提升德州工廠的4條量產線產能，而且已經到了最后階段。
另外，特斯拉正在擴建另外四條4680產線，預計2024年下半年可以交付使用。
同時，同在德州工廠的正極車間施工和設備安裝已接近尾聲，預計2024年的上半年開始小試和中試。
當然還有特斯拉的鋰材料工廠也在加緊施工。
當然，結合馬斯克對阿根廷鋰礦的收購，特斯拉將完成從采礦、精煉、電池正極材料加工、正極極片生產和電池、電池包量產的供應鏈閉環。
如果哪一天特斯拉收購一些石墨或者納米硅材料的企業，大家應該不會奇怪，因為馬斯克這調性，肯定是要完成電池到電動車的全鏈條閉環布局的。
2024的46大圓柱鋰電池，已碾壓而來，各位準備好了嗎？評論區留言吧！
