【研究背景】
由于高能量密度、低成本和環保等優點，鋰硫（Li–S）電池成為下一代電池最重要的候選之一。然而，普通液態電解質固有的多硫化物穿梭現象引起的問題（例如容量衰減、循環壽命差等）阻礙了Li–S電池在各種場合的應用。用于Li–S電池的功能性電解質的開發有望緩解這些問題。過去幾年間大量工作致力于研究功能性電解液，期望獲得高離子導率、低粘度、良好的化學和電化學穩定性、非易燃性和低成本的應用于高性能Li–S體系的電解質。
【成果簡介】
近期，北京理工大學陳人杰教授在Advanced Functional Materials期刊上發表題為“Development and Challenges of Functional Electrolytes for High-Performance Lithium–Sulfur Batteries”的綜述論文。該工作總結了目前Li–S電池電解液的主要工作，包括液態、固態和混合電解質體系。通過利用不同的功能溶劑、鋰鹽和添加劑可以減輕多硫化物穿梭帶來的問題。優化后的固態電解質可以增強離子電導率并降低界面電阻。由兩種或多種電解質組成的混合電解質具有更多潛在的優點。另外基于對高性能Li–S電池的要求，該工作展望了功能性電解質的挑戰和可能的發展趨勢。
【研究亮點】
該綜述討論了包括液態、固態和混合電解質的Li–S體系中電解質的最新進展。并且總結了不同電解質體系各自的作用、優缺點以及改進的方向，為開發高性能Li–S電池提供了理論指導。
【圖文導讀】

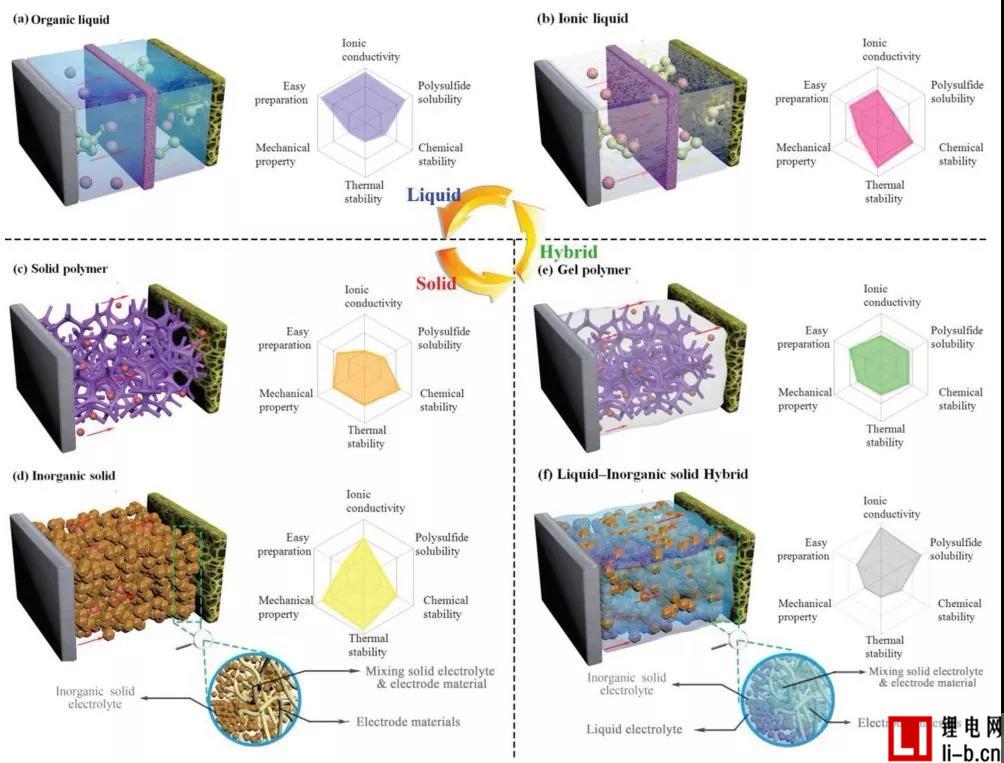

圖1 基于不同電解質的Li–S的示意圖和性能參數的雷達圖
（a）具有液態電解質的Li–S電池示意圖，該電解液具有易制備、離子導率高和多硫化物溶解度高的優點。
（b）具有離子液體電解質的Li–S電池示意圖，該電解液具有較好的熱穩定性和化學穩定性。
（c）具有固態聚合物電解質的Li–S電池示意圖，該電解液的機械性能和穩定性較好。
（d）具有無機固態電解質的Li–S電池示意圖，該解液的離子導率、機械性能、穩定性較好。
（e）具有凝膠電解質的Li–S電池示意圖，該種電解液各方面性能較為均一。
（f）具有液體-無機固體雜化電解質的Li–S電池示意圖，該電解液離子導率高和多硫化物溶解度高的優點。
要點解讀：
該綜述從液態、固態和混合電解質三方面進行介紹。其中，液態電解質包括醚基電解質和其他新型溶劑電解質（如碳酸酯類、砜和離子液體類電解質）；固態電解質包括固態聚合物和無機固體電解質；混合電解質則包括凝膠聚合物電解質和無機-固液混合電解質。

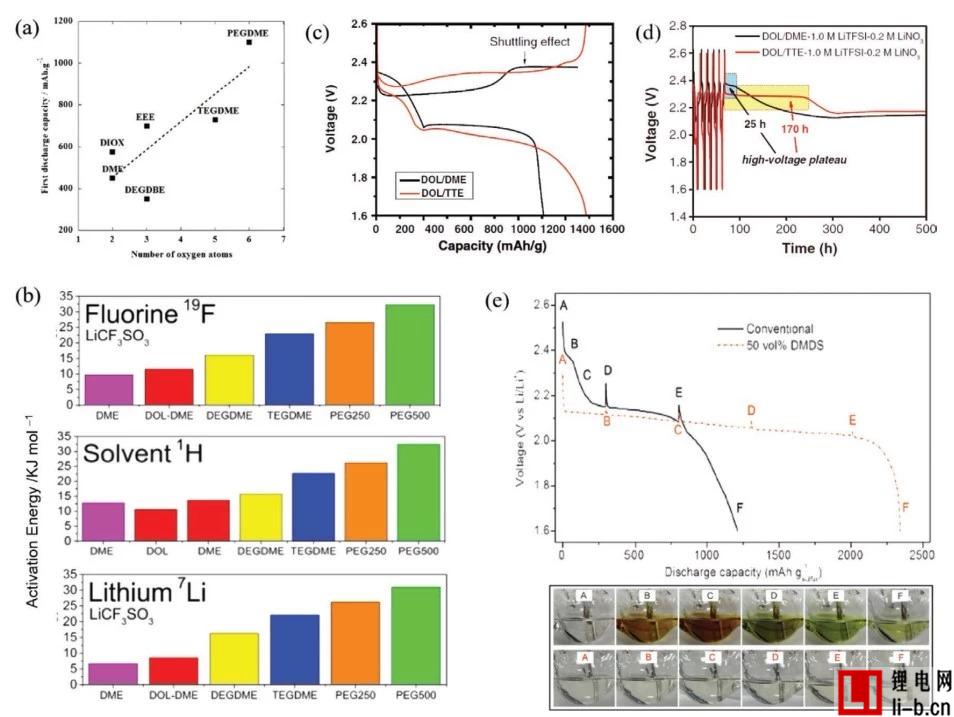

圖2 基于醚類電解質的Li–S化學特性
（a）首圈放電容量隨不同電解質溶劑的氧原子數的變化趨勢。
（b）在不同醚類電解質溶劑中19F、1H和7Li核的自擴散活化能。
（c）具有DOL/DME和DOL/TTE電解質的電池在0.1 C倍率下的電壓-容量曲線圖（DOL：1,3-二氧戊環；DME：1,2-二甲氧基乙烷；TTE：加氫氟化醚）。
（d）使用含有0.2 M LiNO3的DOL/DME和DOL/TTE電解質的電池在長時間擱置狀態下的電壓曲線圖。
（e）DMDS（紅色）電解質的熒光電池的首圈放電特性和放電過程中點解質顏色變化圖（DMDS：二甲基二硫）。

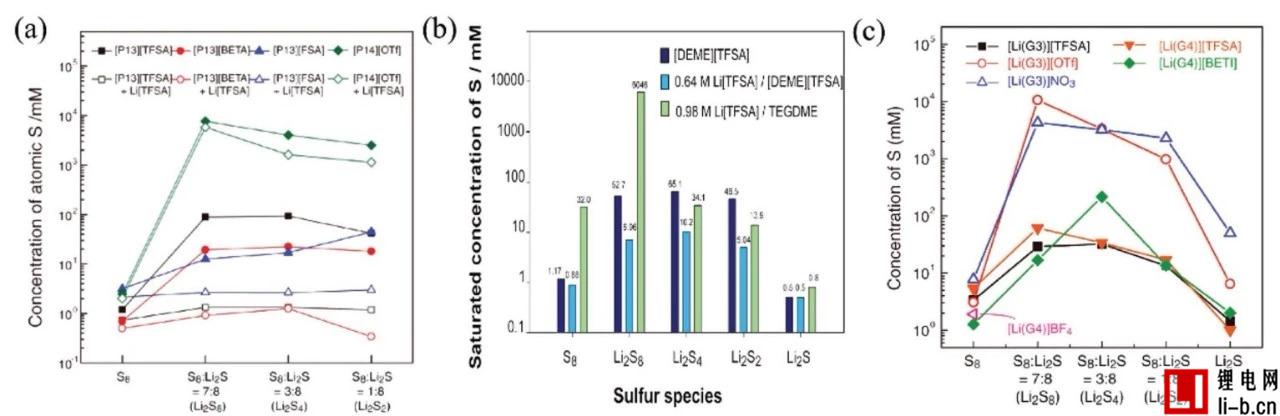

圖3 基于離子液體電解質的含硫物種的溶解度
（a）以總原子硫濃度為單位表示的具有不同陰離子的吡咯烷鎓離子液體中的S8、Li2S8、Li2S4和Li2S2的飽和濃度。
（b）[DEME][TFSA]中的含硫物種的飽和濃度，分別比較了有無0.64 M Li[TFSA]的影響和其與0.98 M Li[TFSA]/TEGDME的差距（DEME：二乙二醇甲乙醚；LiTFSA：雙(三氟甲磺基)胺鋰；TEGDME：四乙二醇二甲醚）。
（c）在不同的溶劑化物離子液體[Li(glyme)]X中含硫物種的飽和濃度（glyme：乙二醇二甲醚）。
要點解讀：
在過去幾年中，液體電解質溶劑的研究主要集中在醚類電解質上，溶劑化氧原子和醚基溶劑的鏈強度都會影響多硫化物的溶解度。此外，多種醚類溶劑的混合使用在Li–S電池中變現出協同作用。高濃度的鋰鹽可以抑制多硫化物的穿梭，但是由于電解質的粘度增加，鋰離子的傳輸受阻。另外，在電解質中加入少量添加劑被認為是一種有效且經濟的方法。
由于Li–S電池的多硫化物溶解反應機理，醚類電解質的添加量往往太大。為了開發高能量密度的Li–S電池，碳酸酯類、砜和離子液體作為液態電解質的新體系被大量研究。碳酸酯溶劑有助于在負極側形成穩定的SEI，避免副反應和電解質的進一步耗盡，然而碳酸酯類溶劑與多硫化物之間的反應限制了其應用。此外，具有較高多硫化物溶解度的砜溶劑也可用于Li–S電池，對于這種溶劑，多硫化物溶解度和溶劑粘度之間的平衡點是是實現高容量和倍率性能所必須考慮的。由于對多硫化物較低的溶解度，基于離子液體的電解質也收到極大關注。

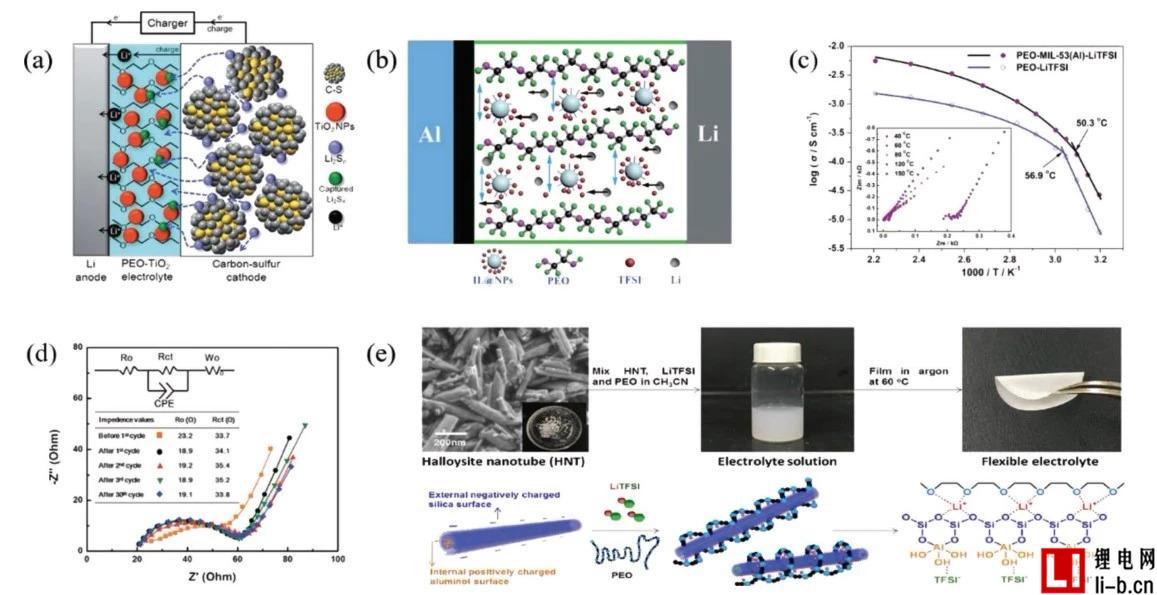

圖4 基于固態聚合物電解質的Li–S電池特性
（a）充電過程中固態聚合物電解質抑制可溶性多硫化物擴散的示意圖。
（b）固態聚合物電解質促進離子傳輸?shù)氖疽鈭D。
（c）PEO-MIL-53(Al)-LiTFSI電解質和PEO-LiTFSI電解質的離子導率（PEO：聚氧化乙烯；MIL-53(Al)：1,4-苯二甲酸鋁；LiTFSI：雙三氟甲烷磺酰亞胺鋰）。
（d）在80℃和0.2C下經過循環后含有PEO-MIL-53(Al)-LiTFSI電解質的全固態Li–S電池的阻抗譜。
（e）制備HNT改性的柔性電解質和HNT添加劑增強離子導率的機制示意圖。

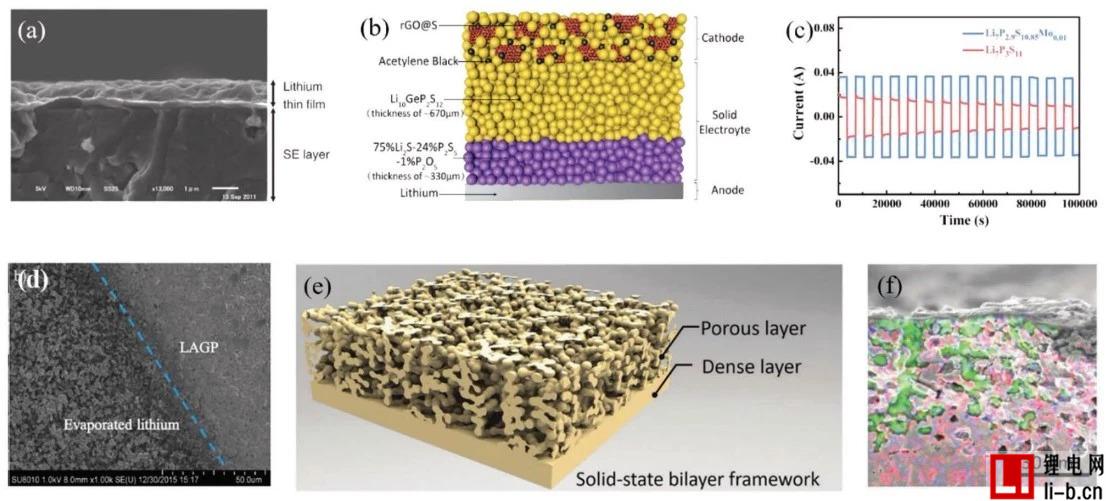

圖5 基于無機固態電解質的Li–S電池特性
（a）覆蓋了固態電解質的鋰薄膜的橫截面的SEM圖像。
（b）基于無機固態電解質的全固態Li–S電池示意圖。
（c）在298 K和1 V的恒定壓力下固態電解質的DC電流曲線。
（d）沉積在LAGP的鋰薄膜的SEM圖（LAGP：Li1.4Al0.4Ge1.6(PO4)3）
（e）石榴石雙側框架的示意圖和該結構截面對應的元素分布圖（La為紅色；S為綠色）
要點解讀：
使用無溶劑的固態電解質是抑制多硫化物穿梭的一種非常有效的策略。對于Li–S電池，充當電極之間的屏障的固態電解質可以物理地阻擋多硫化物。此外，固態電解質具有獨特的優點，包括固體聚合物電解質和無機固體電解質。固態聚合物電解質具有良好的機械穩定型和柔韌性以及與電極之間的低界面電阻；無機固體電解質在室溫下具有高離子導率。然而，高性能全固態Li–S電池的發展取決于固態電解質的性質，諸如離子電導率、界面接觸和化學穩定性等性質。

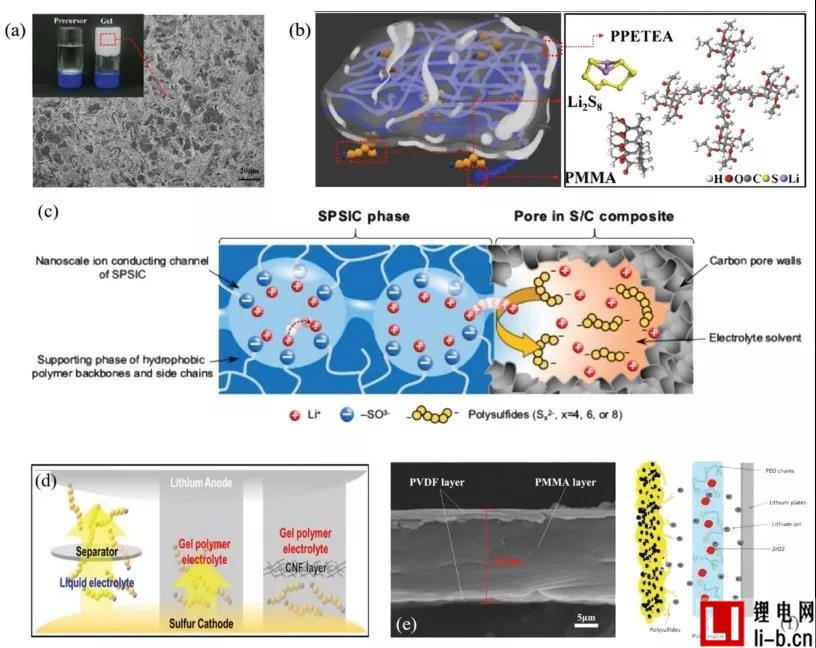

圖6 基于凝膠聚合物電解質的Li–S電池特性
（a）基于PPETEA的凝膠聚合物電解質的FESEM圖像（PPETEA：聚季戊四醇四丙烯酸酯）。
（b）基于丙烯酸酯的分級電解質的示意圖和原子結構。
（c）在SPSIC和硫/碳復合物之間界面處的鋰離子傳輸和多硫化物擴散抑制的示意圖（SPSIC：溶劑溶脹的聚合物單離子導體）。
（d）分別通過液態電解質、凝膠聚合物電解質和凝膠聚合物/碳納米纖維膜抑制多硫化物擴散的示意圖。
（e）作為夾層的PVDF/PMMA/PVDF膜的橫截面的SEM圖（PVDF：聚偏二氟乙烯；PMMA：聚甲基丙烯酸甲酯）。
（f）PVDF/PEO/ZrO2膜的示意圖。

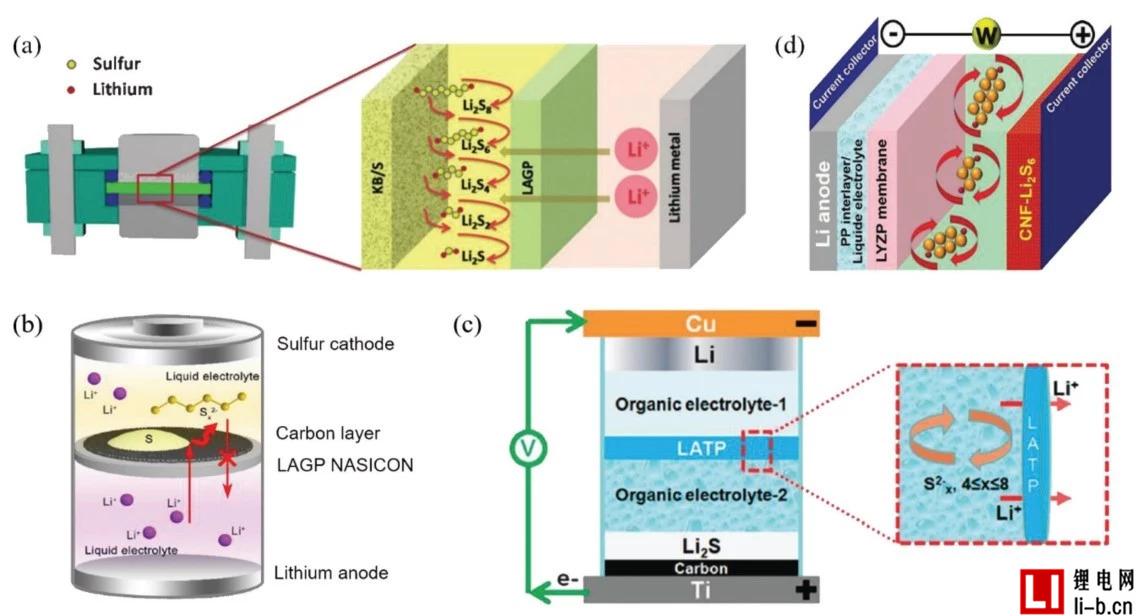

圖7 基于無機固液混合電解質的Li–S電池示意圖
（a）基于無機固液混合電解質的Li–S電池示意圖。
（b）基于碳涂覆的LAGP電解質的Li–S電池示意圖。
（c）由LTAP膜分離的兩相電解質示意圖（LATP：Li1+xAlxTi2?x(PO4)3）。
（d）液體/LYZP混合電解質示意圖（LYZP：Li1+xYxZr2?x(PO4)3）。
要點解讀：
組合兩種或更多種組分的混合電解質（即凝膠聚合物電解質和無機固液混合電解質）已被認為是潛在的Li–S電解質。由于每種組分各自優點的組合，混合電解質具有超越單一電解質體系的潛力。液態電解質增強了離子導電率，聚合物和無機固態電解質通過物理或化學作用抑制了多硫化物的擴散。因此，基于這些混合電解質的Li–S電池顯示出良好的性能。然而，由于多硫化物物質在液體電解質中的高溶解度不可避免，多硫化物也存在于混合電解質體系。此外，向固態電解質中添加液態電解質會引發安全問題并削弱混合電解質的機械強度。
【總結展望】
該綜述討論了Li–S電解質的最新進展，包括液態、固態和混合電解質，如表1所示，突破這些電解質的各自限制是開發高性能Li–S電池的重要方向。

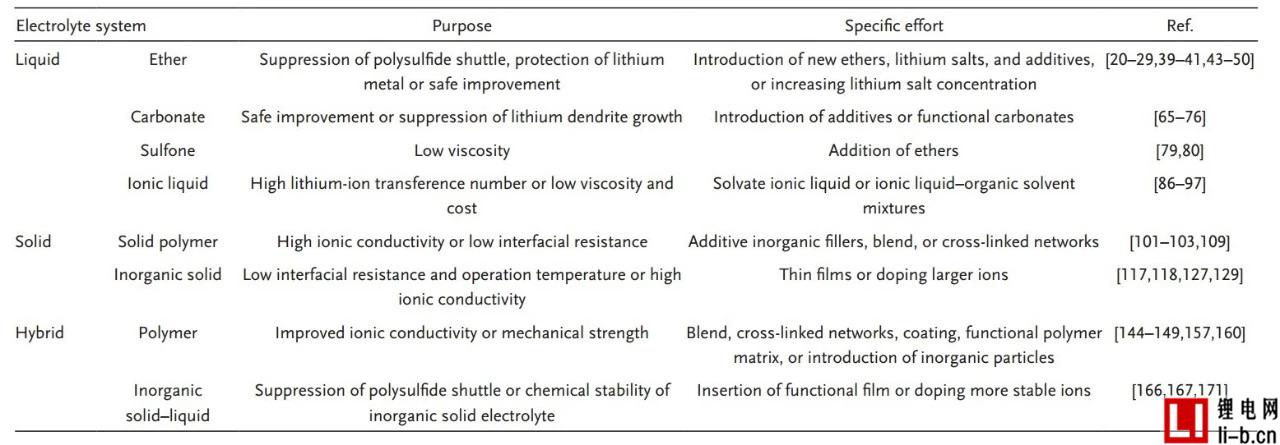

表1 液態、固態和混合電解質的作用和當前的問題
由于硫和放電產物的電子和離子絕緣性，Li–S電池中的氧化還原反應主要取決于溶解的多硫化物。具有相對高的多硫化物溶解度的液態電解質可以提供更快的反應動力學，但同時會產生多硫化物的穿梭問題。為了解決這一問題，包括電解質組分改性、新功能溶劑的開發和新添加劑的探索是重要的解決方案。另外，由于可以抑制多硫穿梭和鋰枝晶的生長，固態電解質被認為是一種有潛力的液態電解質替代品，盡管其固有性質導致了全固態電池較差的性能。開發新功能材料或添加無機填料可以有效改善固態電解質的性能。此外，通過添加少量液態電解質，可以改善固態電解質/電極界面中涉及含硫物種的氧化還原反應過程。基于該策略，混合電解質（即凝膠聚合物電解質和無機固液混合電解質）的概念被研究者提出。凝膠聚合物電解質的開發旨在通過添加無機填料來提高室溫離子導率。無機固液混合電解質的研究主要集中在通過開發各種無機固態膜有效抑制多硫化物的擴散。
總之，不同的電解質體系還存在各自的缺陷，例如液態電解質在循環過程中的消耗和高溫易燃問題，全固態電池中活性材料的低利用率等。進一步提高固態電解質膜的機械強度和鋰金屬的化學穩定性是開發高性能Li–S電池的必要過程。
