鋰電網訊：隨著現代科技的持續進步，可穿戴式電子設備越來越多地出現在人們的日常生活中，為人們帶來更多的便利，如智能手表、智能運動鞋、智能衣服以及電子皮膚和可折疊可彎曲的智能手機等[1]。柔性電子設備的飛速發展對可充式二次電池提出了越來越高的要求。柔性鋰氧電池憑借著超高的理論能量密度，成為目前電池領域的研究熱點，開發出高效、穩定、高機械強度及柔性的電池正極和負極是目前研究的關鍵[2-3]。接下來我們將對近幾年柔性鋰氧電池的發展現狀進行總結，對柔性正極及柔性鋰負極的結構設計、柔性鋰氧電池的組裝等以及該領域的未來發展趨勢進行討論。
1 柔性正極材料的開發與應用
正極材料包括基底材料與催化劑，商業碳材料[4-6]如碳布、碳紙、碳纖維等，都具有良好的柔性和導電性，作為基底材料在柔性鋰氧電池中得到了廣泛的應用。然而碳材料比表面積較小不能為放電產物提供足夠大的存儲空間，因而放電容量受到限制；催化劑主要通過增加放電容量、減小過電位、促進放電產物的氧化分解來提升柔性鋰氧電池的電化學性能[7-8]。因此，開發出高效、穩定的催化劑是實現更好電池性能的關鍵。
☆ 碳催化劑用于柔性鋰氧電池正極
Cetinkaya 等[9]通過真空抽濾的方法制備出氧化石墨烯（GO）紙（如圖1所示），相比其他薄膜類材料，氧化石墨烯紙具有良好的機械強度和韌性，也具有優異的導電性，用作柔性鋰氧電池正極材料實現了很好的柔性及電化學性能。在穩定循環的情況下，使用氧化石墨烯紙作正極，鋰氧電池的比容量為700 mAh/g，并且具有較好的能量效率，在循環至10圈時其能量效率接近100%。

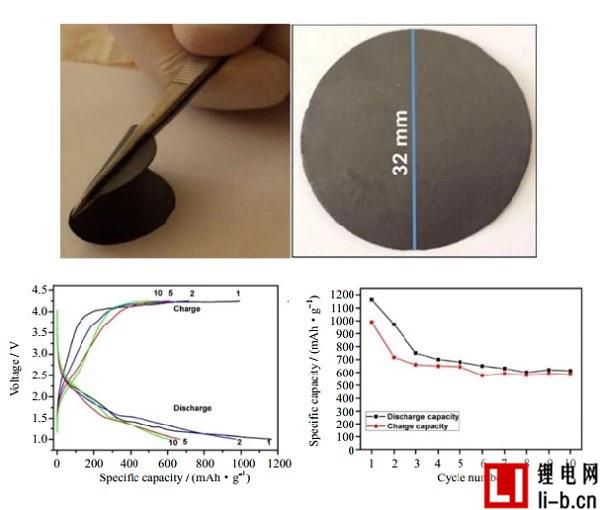

圖 1 氧化石墨烯電極及充放電曲線
☆ 金屬氧化物催化劑用于柔性鋰氧電池正極
Liu等[10]使用晶種沉積輔助水熱生長的方法， 在碳布表面生長氧化鈦納米陣列，制備出具有高機械強度、催化活性良好的氧化鈦納米陣列碳布電極（TiO2/CT）。相比純碳布作鋰氧電池正極，TiO2/CT鋰氧電池的電化學性能得到了顯著的提高（圖2）。由首次充放電曲線可知， TiO2/CT鋰氧電池的放電電壓比純碳布鋰氧電池高160 mV，充電電壓比純碳布鋰氧電池低495 mV；可穩定循環300次以上，極大地提高了電池的使用壽命。此外對TiO2/CT鋰氧電池的柔性測試也得到了良好的結果（圖3），在不同彎曲角度的情況下，TiO2/CT鋰氧電池能夠穩定循環100次以上， 充放電電壓穩定，這對于未來柔性鋰氧電池的實際應用具有非常重要的意義。

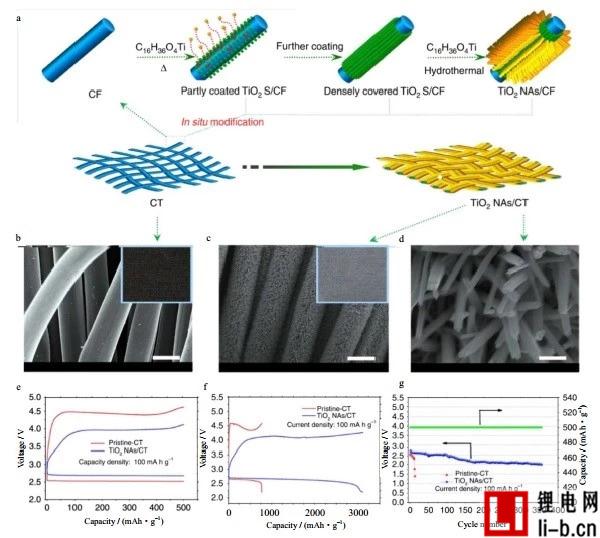

圖2 氧化鈦納米陣列/碳布電極(TiO2/CT)

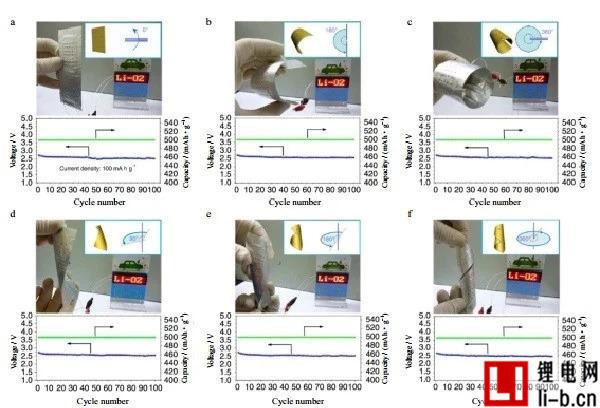

圖3 鋰氧電池的彎曲和扭轉特性
2 一體化自組裝柔性鋰氧電池的開發和應用
目前柔性鋰氧電池的負極多用鋰片，但是，鋰片機械強度差，在反復彎曲折疊過程中必定對鋰片造成嚴重的損壞，對電池的容量、循環穩定性和使用壽命造成很大的影響[11-13]。柔性金屬鋰負極以及柔性外殼的研發也是開發出性能更優異的柔性鋰氧電池的關鍵。

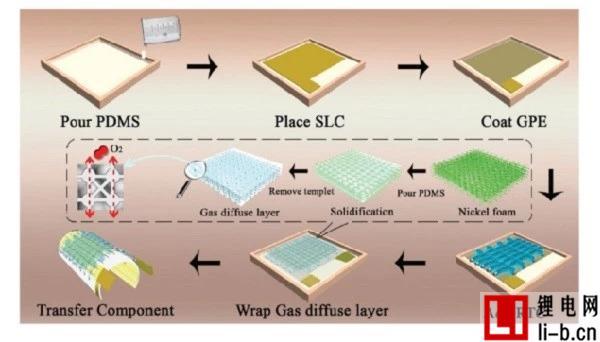

圖4 一體化自支撐柔性鋰氧電池的制備示意圖

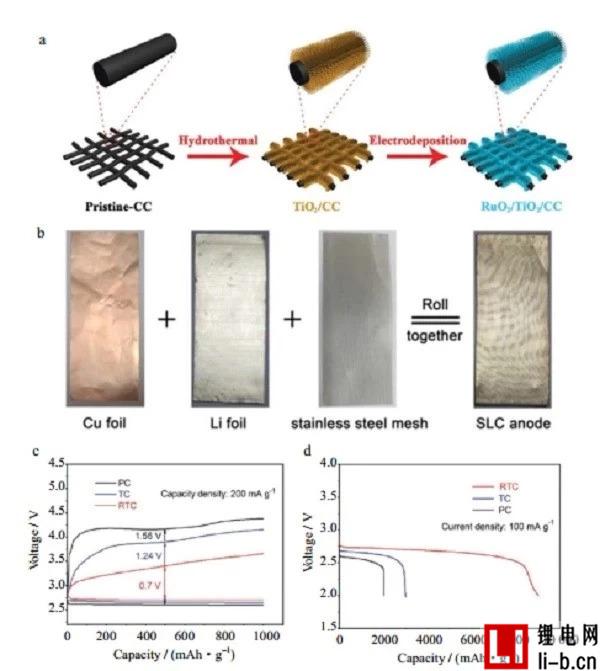

圖5 RTC 正極和 SLC 負極的制備示意圖
為了解決以上問題， Yang 等[14]通過硅橡膠設計出一種一體化自組裝柔性鋰氧電池（圖4），其所使用的柔性正極材料為氧化釕/氧化鈦納米陣列碳布電極（圖5）； 柔性負極材料為 SLC負極（stainless steelmesh-Li-Cu 負極），將銅片、鋰片和不銹鋼網壓片制得（圖4）；以泡沫鎳為模板制備出硅橡膠氣體擴散層。由此所制備出的柔性鋰氧電池不僅具有優異的電化學性能，也具有良好的柔性。
3 總結與展望
本文主要對近年來柔性鋰氧電池領域的研究成果進行了總結，分別從柔性電極材料和電池結構進行歸納，提出了柔性鋰氧電池發展的思路，即在保證電池性能的條件下，通過設計出具有良好的機械穩定性和優異的柔性電極材料，實現鋰氧電池在更廣泛領域的應用，推動柔性電子設備的發展。
4 參考文獻
[1] International Internet of Things Summit.Berlin, Germany: Springer International Publishing, 2015.
[2] J. Phys. Chem. Lett, 2010(14): 2193-2203.
[3] J Electrochem Soc,2009, 156(1): A44-A47.
[4] Electrochim Acta, 2009,54(28): 7444-7451.
[5] J Power Sources, 2010, 195(7): 2057-2063.
[6] J Power Sources, 2010, 195(5): 1370-1374.
[7] Electrochem Solid State Lett, 2010, 13(6): 69-72.
[8] J Power Sources, 2011, 196(3): 886-893.
[9] J Power Sources, 2014, 267: 140-147.
[10] Nat Commun, 2015, 6: 7892.
[11] Solid State Ionics, 2002, 148(3/4): 405-416.
[12] J Power Sources, 1998, 74(2): 219-227.
[13] Electrochim Acta, 1994, 39(1): 51-71.
[14] Adv Mater, 2017, 29(26): 1700378.
