隨著科技技術的發展，對鋰電池需求量日益增多，然而在成組鋰電池串聯充電時，應保證每節電池均衡充電，否則使用過程中會影響整組電池的性能和壽命，所以對鋰電池充電的均衡技術也有待提高。常用的均衡充電技術有恒定分流電阻均衡充電、通斷分流電阻均衡充電、平均電池電壓均衡充電、開關電容均衡充電、降壓型變換器均衡充電、電感均衡充電等，而現有的單節鋰電池保護芯片均不含均衡充電控制功能;多節鋰電池保護芯片均衡充電控制功能需要外接CPU，通過和保護芯片的串行通訊來實現，因此加大了保護電路的復雜程度和設計難度、降低了系統的效率和可靠性、增加了功耗。均衡充電保護板電路工作的基本原理，在Matlab/Simulink環境下已搭建了系統仿真模型，模擬鋰電池組充放電過程中保護板工作的情況，驗證該設計方案的可行性。為了讓大家能夠明白，國人創發先給出鋰電池組僅由2節鋰電池串聯的仿真模型，如圖
模型中用受控電壓源代替單節鋰電池，模擬電池充放電的情況。如圖，Rs為串聯電池組的電池總內阻，RL為負載電阻，Rd為分流放電支路電阻。所采用的單節鋰電池保護芯片S28241封裝為一個子系統，使整體模型表達時更為簡潔。

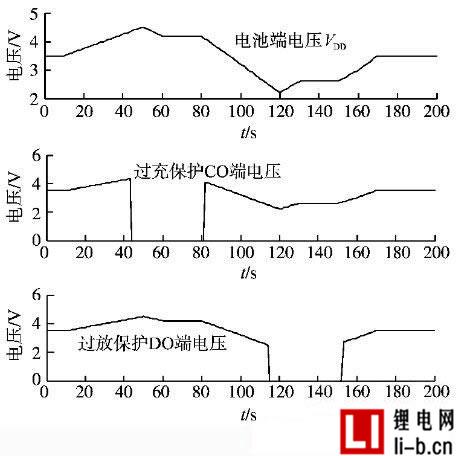

保護芯片子系統模型主要用邏輯運算模塊、符號函數模塊、一維查表模塊、積分模塊、延時模塊、開關模塊、數學運算模塊等模擬了保護動作的時序與邏輯。由于仿真環境與真實電路存在一定的差別，仿真時不需要濾波和強弱電隔離，而且多余的模塊容易導致仿真時間的冗長。因此，在實際仿真過程中，去除了濾波、光耦隔離、電平調理等電路，并把為大電流分流設計的電阻網絡改為單電阻，降低了仿真系統的復雜程度。建立完整的系統仿真模型時，要注意不同模塊的輸入輸出數據和信號類型可能存在差異，必須正確排列模塊的連接順序，必要時進行數據類型的轉換，模型中用電壓檢測模塊實現了強弱信號的轉換連接問題。
仿真模型中受控電壓源的給定信號在波形大體一致的前提下可有微小差別，以代表電池個體充放電的差異。圖6為電池組中單節電池電壓檢測仿真結果，可見采用過流放電支路均充的辦法，該電路可正常工作。
