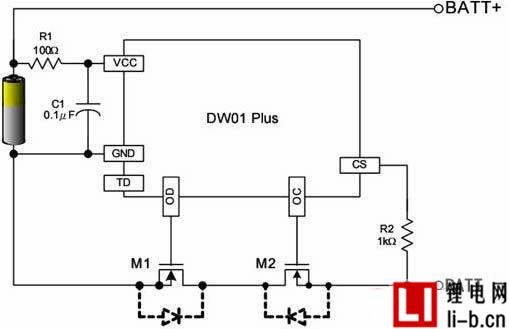

以上電路圖主要由鋰電池保護專用集成電路DW01，充、放電控制MOSFET1(內含兩只N溝道MOSFET)等部分組成，單體鋰電池接在B+和B-之間，電池組從P+和P-輸出電壓。充電時，充電器輸出電壓接在P+和P-之間，電流從P+到單體電池的B+和B-，再經過充電控制MOSFET到P-。在充電過程中，當單體電池的電壓超過4.35V時，專用集成電路DW01的OC腳輸出信號使充電控制MOSFET關斷，鋰電池立即停止充電，從而防止鋰電池因過充電而損壞。放電過程中，當單體電池的電壓降到2.30V時，DW01的OD腳輸出信號使放電控制MOSFET關斷，鋰電池立即停止放電，從而防止鋰電池因過放電而損壞，DW01的CS腳為電流檢測腳，輸出短路時，充放電控制MOSFET的導通壓降劇增，CS腳電壓迅速升高，DW01輸出信號使充放電控制MOSFET迅速關斷，從而實現過電流或短路保護。
