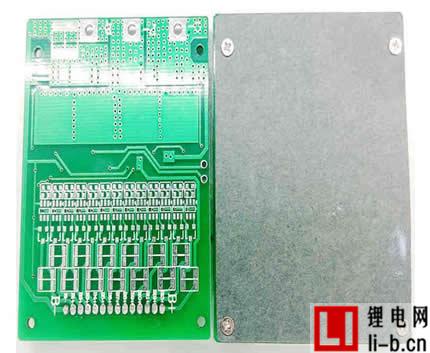

成品鋰電池組成主要有兩大部分，鋰電池芯和保護板。鋰電池保護板的作用很多人都不知道，鋰電池保護板，顧名思義就是保護鋰電池用的，鋰電池保護板的作用是保護電池不過放、不過充、不 過流，還有就是輸出短路保護。
鋰電池保護板根據使用IC，電壓等不同而電路及參數有所不同,常用的保護IC有8261，DW01+，CS213，GEM5018等，其中精工的8261系列精度更好，當然價錢也更貴。后面幾種都是臺灣出的，國內次級市場基本都用DW01+和CS213了。鋰電池保護板的工作過程可以分為以下幾點：
鋰電池保護板工作原理圖
1、激活保護板的方法:當保護板P+，P-沒有輸出處于保護狀態，可以短路B-，P-來激活保護板，這時Dout、Cout均會處于低電平(保護IC此兩端口是高電平保護，低電平常態)狀態打開兩個MOS開關。
2、充電:P+，P-分別接充電器的正負極,充電電流經過兩個MOS對電芯進行充電.這時,IC的VDD,VSS既是電源端，也是電芯電壓檢測端(經R1)。隨著充電的進行,電芯電壓逐漸升高,當升高到保護IC門限電壓(一般是4.30V，通常稱為過充保護電壓)時，Cout隨即輸出高電平將對應那個MOS關斷，充電回路也被斷開.過充保護后,電芯電壓會下降,當下降到IC門限電壓(一般為4.10V，通常稱為過充保護恢復電壓)時，Cout恢復低電平狀態打開MOS開關。
3、放電:同樣,在電池放電時，IC的VDD，VSS也會對電芯電壓檢測,當電芯電壓下降到IC門限電壓(一般是2.40V,通常稱為過放保護電壓)時,Dout隨即輸出高電平將對應那個MOS關斷，放電回路被斷開.過放保護后,電芯電壓會上升,當上升到IC門限電壓(一般為3.00V,通常稱為過放保護恢復電壓)時，Dout恢復低電平狀態打開MOS開關。
4、過流,短路:當放電過程中主回路電流大時(具體多少要參考保護板設計參數),由于MOS飽和導通也存在內阻,所以電流在流經B-，P-之間時MOS兩端會產生壓降,保護IC的V-和VSS(經過R2)會隨時檢測MOS兩端的電壓,當電壓上升到IC保護門限(一般為0.15V，稱為放電過流檢測電壓)時，Dout馬上輸出高電平將對應那個MOS關斷,放電回路被斷開。
