鋰電網訊：鋰離子電池經過二十多年的發展，在材料和設計上都有了顯著的進步，比能量從最初的80Wh/kg，提高的如今的260Wh/kg以上，并仍在持續提高之中。高鎳三元材料/硅碳材料是目前高比能電池發展的主要方向，隨著正負極材料和配套粘結劑、導電劑、電解液的逐漸成熟，在2020年實現300Wh/kg高比能目標基本上沒有太大的困難。雖然硅碳材料暫時能夠滿足高比能電池的設計需求，但是對于下一代400Wh/kg的新一代高比能動力電池硅碳材料就無能為力了。

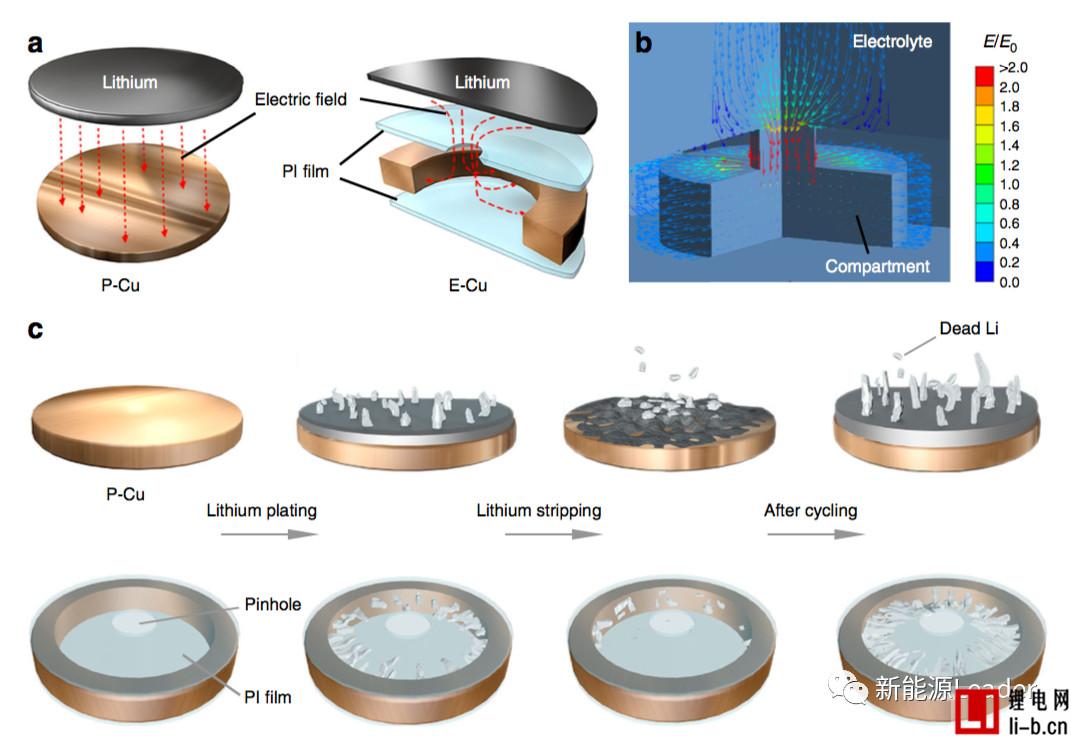

從目前的技術發展水平來看，Li-S、Li-空氣和全固態Li金屬電池是最有可能的下一代高比能電池方案，這些電池?zé)o一例外的都會應用到金屬Li負極。金屬Li負極的理論容量達到3800mAh/g，并具有極好的電子導電性，是一種非常理想的負極材料，但是金屬Li負極在二次電池中使用時不得不面臨一個嚴重的問題——金屬Li枝晶。金屬Li枝晶的出現不僅僅會造成Li損失，在極端的情況下還會引起內短路，導致嚴重的安全問題。因此廣大的學者們投入了大量的精力開發能夠抑制Li枝晶生長的技術，例如我們?cè)?jīng)報道的《清華大學：誘導Li枝晶定向生長，解決金屬鋰負極安全問題！》一文中就報道了清華大學的Peichao Zou等人【1】通過誘導Li枝晶生長方向的方法，避免Li枝晶刺破隔膜，從而達到避免內短路的目的。此外，我們還在《金屬鋰負極的機遇與挑戰》一文中，對目前的抑制金屬Li枝晶生長的手段進行了全面的回顧【2】。

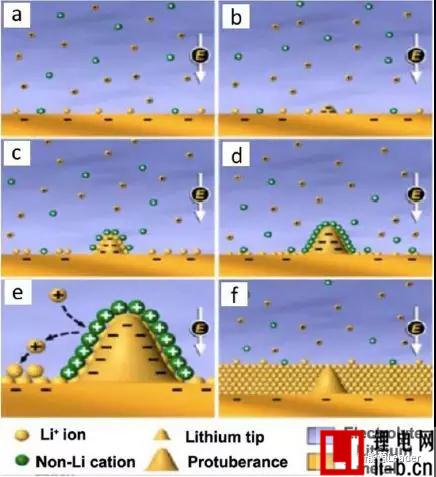

枝晶在冶金行業中是一種比較常見的現象，例如在電解Cu和Zn的生產中都可能會產生枝晶問題，特別是最近幾年比較火熱的常溫離子液體電解Al的研究也被枝晶問題所困擾。枝晶產生的根源在于局部極化，導致電流分布不均，Li枝晶在二次電池內部的產生也是同樣的道理，因此抑制Li枝晶的生長的關鍵在于如何減少局部極化，例如有報道曾現實在電解液中添加少量還原電勢稍低于Li+的堿金屬元素，如Cs+和Rb+等，能夠顯著的抑制Li枝晶的生長，其作用機理如下圖所示，在Li枝晶生成時局部的電流密度升高，會將附近的Cs+和Rb+吸引過來，但是由于這兩種金屬離子還原電勢比較低，因此并不會發生沉積，聚集在Li枝晶表面的陽離子會對Li+產生排斥作用，從而抑制Li枝晶的生長。
近日亞利桑那州立大學、深圳大學和湖南大學的Hanqing Jiang等人【3】發現機械應力對于金屬Li枝晶的生長具有重要的影響，通過將Li沉積在柔性襯底的方法將金屬Li在沉積的過程中產生的應力進行釋放，有效的抑制了Li枝晶的生長。

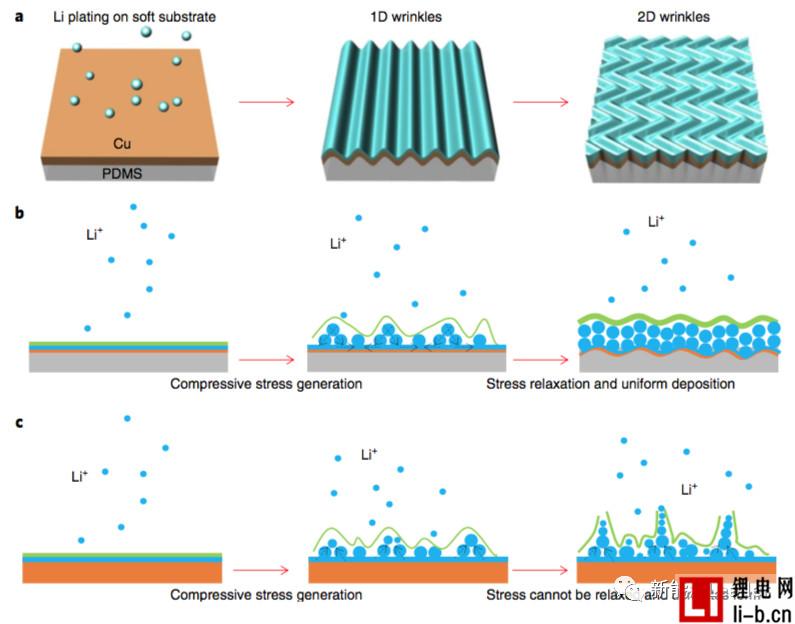

Hanqing Jiang設計的柔性襯底如下圖所示，主要由薄銅箔和一層柔性的襯底（聚二甲硅氧烷PDMS）組成，在Li沉積在上述的基底時，產生的應力會導致銅箔發生褶皺，從而達到釋放應力的目的（如下圖a和b所示），而如果采用剛性基底時，由于應力無法得到釋放，從而導致Li枝晶的生成（如下圖c所示）。
下圖為Hanqing Jiang利用扣式電池進行充電過程中，Li在不同厚度（200，400和800nm）的柔性基底上沉積導致的褶皺現象，從圖上我們可以看到銅箔基底先是呈現出了1D褶皺現象，隨著Li沉積時間的增加銅箔呈現出2D褶皺，這一現象也驗證了Li在沉積過程中會產生應力的假設。同時我們還注意到柔性基底上出現的這些褶皺的波長與金屬Li的沉積量沒有關系，而是與銅箔的厚度密切相關，對于200nm、400nm和800nm銅箔的褶皺的波長分別為25um、50um和100um。

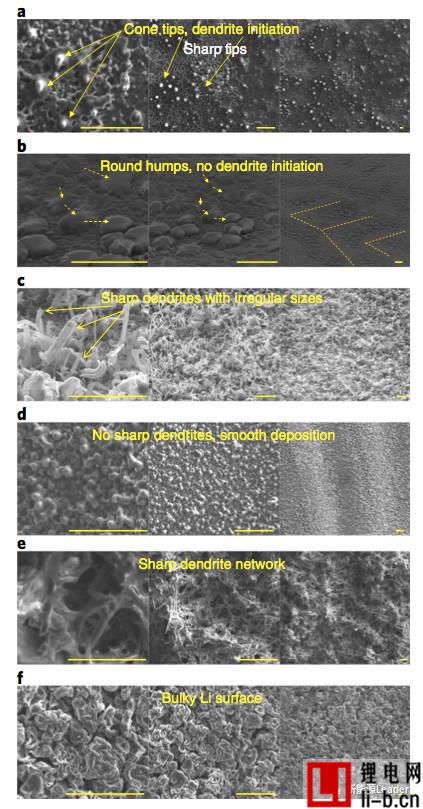

下圖為L(zhǎng)i分別在硬質基底和柔性基底上的沉積過程，可以看到5min沉積后，在硬質基底（下圖a）上就已經出現了較多的凸起，Li沉積非常不均勻。而在柔性基底上沉積的金屬Li則相對比較均勻，沒有尖銳的凸起。在沉積1h后，硬質基底上就已經出現了大量的不同直徑的尖銳Li枝晶（下圖c），而柔性基底上的金屬Li層非常均勻，沒有觀察的Li枝晶（下圖d）。在經過100次循環后，硬質基底上已經長滿了金屬Li枝晶，而柔性基底上的Li曾仍然比較平整。這表明柔性基底的應力釋放機理能夠很好的抑制Li枝晶的生長。

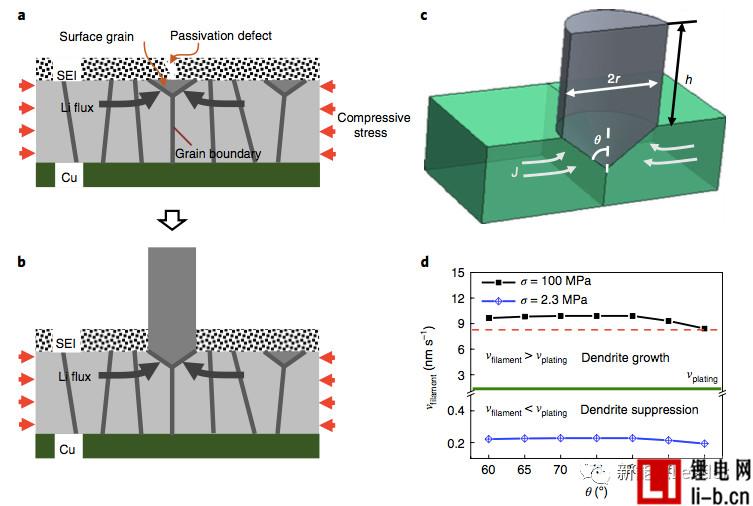

Hanqing Jiang認為L(zhǎng)i枝晶生長是為了釋放Li沉積過程中產生的應力，但是這一理論還缺少相關數據的支撐，因此Hanqing Jiang建立了模型對Li枝晶生長過程進行了分析。在模型中有幾種關鍵因素影響Li枝晶的生長過程，第一個是Li在沉積過程中產生的應力，這主要是因?yàn)楸韺拥腖i在非均衡狀態下嵌入到Li晶體邊界，從而導致應力的產生（大約為100MPa）。其次是Li表面形成的SEI膜會抑制應力通過金屬Li的表面蠕變進行釋放。第三個是金屬Li中的平面缺陷的存在，會促進金屬Li枝晶的生長。
在上述的模型中，Li枝晶生長是因?yàn)長i晶界處產生的應力改變了此處Li的化學勢，從而導致此處的Li沉積速度持續高于平均Li沉積速度（如上圖c所示），計算表明在硬質基底上Li枝晶的生長速度可達8.4-9.8nm／s，要遠高與Li鍍層的生長速度，而在柔性基底上Li枝晶的生長速度僅為0.3nm/s，這甚至要比Li鍍層的生長速度還要慢一些，自然不會產生Li枝晶，表明柔性基底能夠通過應力的釋放很好的抑制Li枝晶的生長。

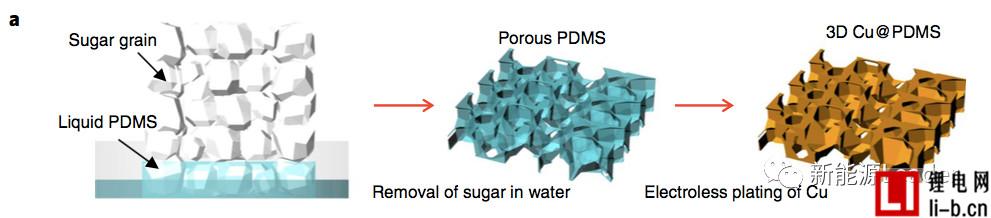

為了進一步提升柔性基底的性能，Hanqing Jiang制備了具有3D結構的柔性集流體（如下圖所示），3D結構的集流體能夠有效的降低電極表面的電流密度、減少電極表面的金屬Li的厚度，因此能夠更好的抑制Li枝晶的生長，提升電池的循環性能。

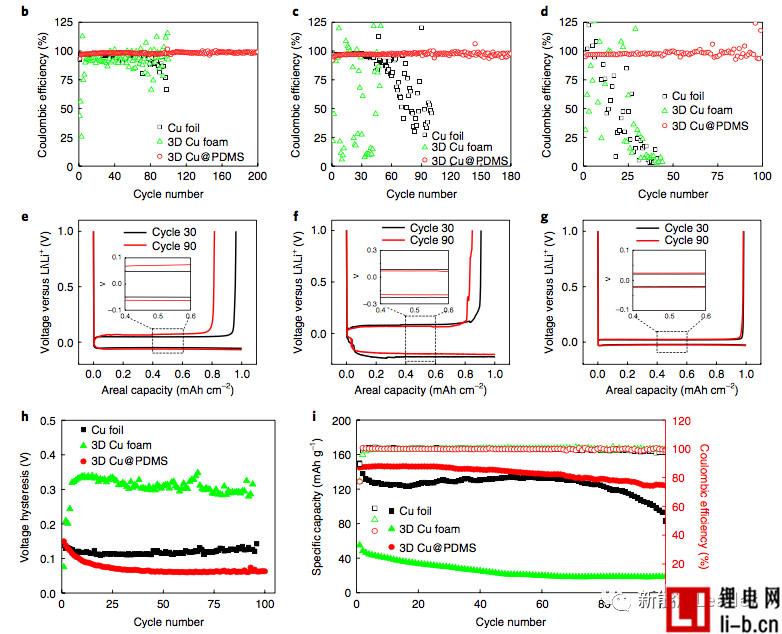

Hanqing Jiang對比了3D柔性集流體、銅箔和泡沫銅箔的電化學性能（如下圖所示），下圖的b、c和d為三種集流體分別在1mA/cm2、2mA/cm2和3mA/cm2的電流密度下充電1h然后放電到1V的循環性能曲線，3D柔性集流體在循環性能上得到了明顯的提升。在1mA/cm2的電流密度下，在前200次循環中3D柔性集流體的庫倫效率在98%以上，而泡沫銅箔和銅箔在前90次中庫倫效率僅為90%和95%左右，隨后開始變的非常不穩定。
為了驗證3D柔性集流體的實用性，HanqingJiang以預嵌鋰（2mAh/cm2）的3D柔性集流體作為負極，以LiFePO4（涂布密度1mAh/cm2）為正極制備了全電池，并測試了該電池的電化學性能（如下圖所示），在1C的倍率下循環100次，3D柔性集流體的容量保持率可達85.6%，而采用銅箔作為負極集流體的電池容量保持率僅為55.3%，而采用泡沫銅箔作為負極集流體的電池容量保持率僅為34.4%
Hanqing Jiang等人的工作讓我們認識到Li在沉積過程中產生的應力是導致Li枝晶產生和生長的關鍵因素，采用柔性基底作為集流體，通過集流體褶皺的方式釋放金屬Li在沉積的過程中產生的應力，能夠很好的抑制了Li枝晶的生長，提升金屬Li電池的循環性能，這一點對于金屬鋰電池的開發非常重要。目前該電池在循環性能和能量密度上還需要進一步的提升，以改善該電池的可用性。
